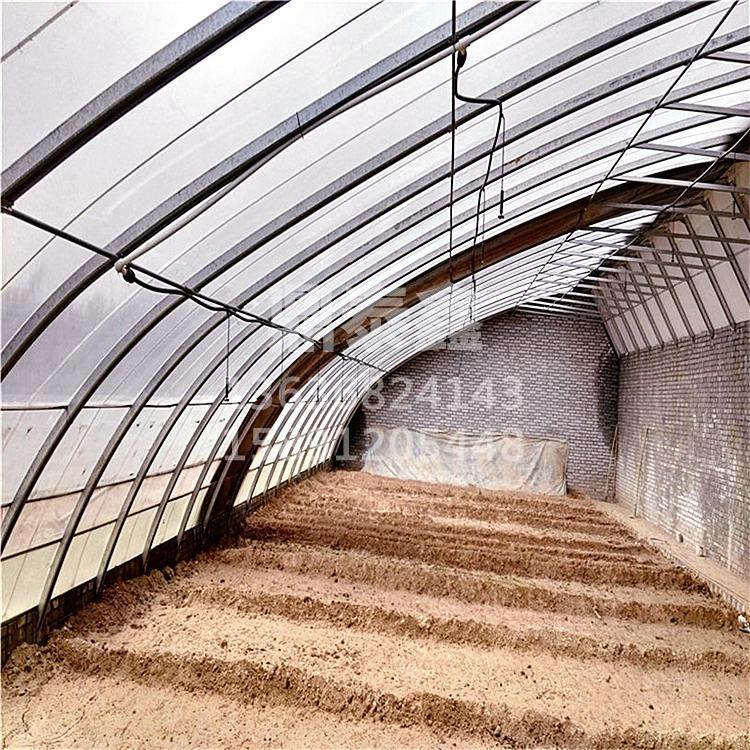

桁架式钢架大棚:其结构如图6所示大棚的拱杆及纵肋(拉杆)是用钢管或圆钢焊成的弧形平面桁架或三角桁架制成。全棚无立柱,用铁丝压膜线固定薄膜,一般桁架式大棚是南北方向延长,棚宽12米、长55米、高2.8米,覆盖面积1亩。

弧形平面桁架由上弦杆、下弦杆及联结上下弦的腹杆焊成。上弦杆多用直径16毫米的圆钢或25毫米管制成,下弦用直径10毫米圆钢制成,腹杆用直径6毫米圆钢制成。

焊接前首先在平坦地面上画出弧形拱梁的大样图,然后打桩固定上、下弦,两弦间距25厘米,弯成弧形,再将截好的腹杆在上、下弦中间爆接成直角形的拉杆。这种弧形平面桁架,垂直立面为稳定的坚固结构,但跨度过大时容易发生扭曲变形,稳定性受到破坏,垂直承压力大大减弱。因此,必须在大的棚端和大棚的中间,每隔5~6米配置1个三角形桁架,增强大棚的坚固性和稳定性。


三角桁架是由一根上弦两根下弦焊成三角形梁,三面为3个平面桁架。这种结构十分坚固,是钢架大棚的骨干拱梁。每条弧形桁架梁间距为1.4米,桁架两侧底脚与埋在棚边线地下的水泥基座上的螺杆用螺丝固定。全棚自顶棚中心向两侧每隔2米用1条纵肋连接固定拱梁。纵肋是用上弦为直径8毫米、下弦为直径6毫米的平面桁架梁制成,上、下弦距离为20厘米。纵肋桁架联结弧形拱梁的中、下方通过夹板螺丝固定。
